名称:城市地下水灾害防治与建筑抗浮监管控制平台

分类:软件系统


软件用途

城市核心区土地资源缺乏,城市绿地率及地面建筑容积率等规划指标要求严格,利用绿地及公共场所等地下空间修建纯停车场等地下建筑成为必然趋势.由于城市地层结构特殊和地下水位变化较大,目前利用锚杆与地基土间锚固力来平衡地下水浮力的措施出现的问题越来越多.为此,城市地下水灾害防治与建筑抗浮监管控制平台系统应运而生,旨在对城市地下水灾害进行防治,对建筑抗浮进行监管。



城市地下水灾害防治与建筑抗浮监管控制平台建设优点

1、城市地下水灾害防治与建筑抗浮监管控制平台用于PC端。

2、城市地下水灾害防治与建筑抗浮监管控制平台突破时间与空间的限制,有利于对其进行监管,大大提高了对城市地下水灾害防治与建筑抗浮监管控制的灵活性。

3、提高了工作效率,减轻了主管部门人员繁重的工作量,提高了工作效率。

4、系统优秀的架构决定了城市地下水灾害防治与建筑抗浮监管控制平台建设方案的稳定可靠;预留的拓展接口在后期新需求出现时也便于拓展功能,以便进一步配合管理工作。

5、城市地下水灾害防治与建筑抗浮监管控制平台建设方案提供了可视化界面,不仅让数据清晰明了地展示,而且数据均为最新数据,实时更新。

6、城市地下水灾害防治与建筑抗浮监管控制平台建设方案界面设计合理,美观大方,逻辑清晰,即使在不阅读使用手册的情况下,普通用户也能轻松使用,快速上手,使得系统过渡成本极低。

7、UI设计合理,令使用者赏心悦目,拥有舒适的工作心情。



城市地下水灾害防治与建筑抗浮监管控制平台特色

多人防重复登陆机制:系统支持1000人以下防重复登陆功能,一人一号,防止重复操作。

权限管理:权限管理对于不同角色,分配相应的权限。


PC后台界面规划

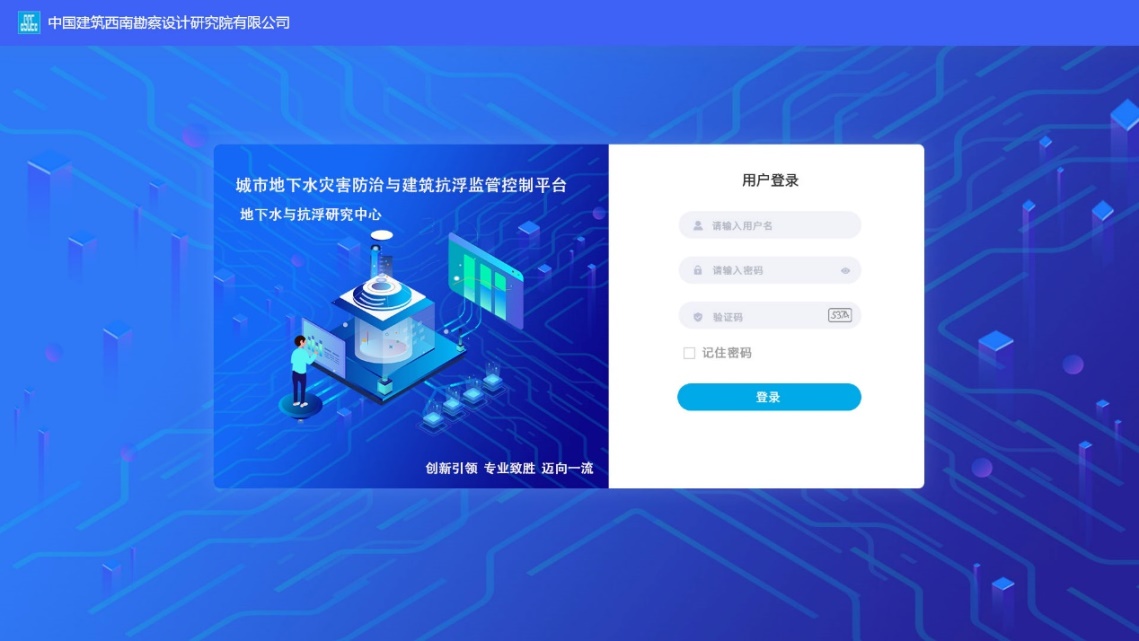

登录页面:

通过输入用户名、密码和验证码进行系统登录。

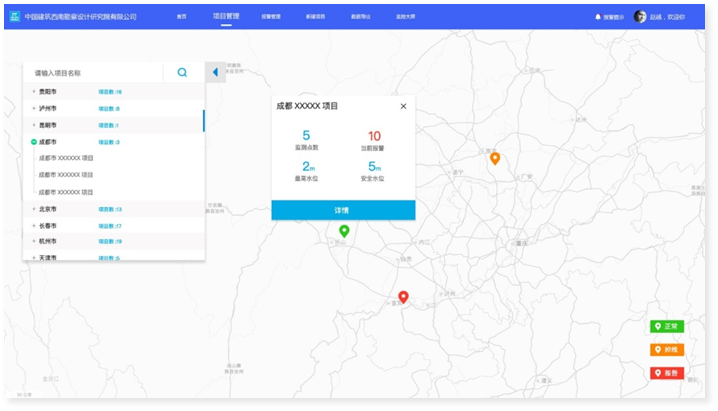

系统首页:

顶部显示系统导航栏菜单(首页、项目管理、报警管理、新建项目、数据导出、监控大屏、个人信息)。其中项目展示界面显示高德地图,左侧(采用树状结构(可折叠):分两级展示,第一级为城市级(后面显示对应项目总数),第二级为项目级)模块展示了所有项目的情况,可搜索具体项目; 滚动显示监测信息:项目名称,监测水位,安全水位,状态(正常、掉线、报警); 单击左侧具体项目时,地图上聚焦到该项目,并弹出该项目简介的标签页(标签页上设置关闭图标),内容包括项目名称,监测点总数,当前报警,最高水位、安全水位; 双击左侧具体项目或点击详情按钮时,直接跳转到该项目详情界面。

项目详情界面:

(1)项目简介(可折叠,用表格),在双点击测点详情信息表上的项目名后,弹出项目信息表(包括:项目名称、项目地址、地下室面积、地下室层数、地层信息、安装时间、安装数量、安全水位),可关闭。

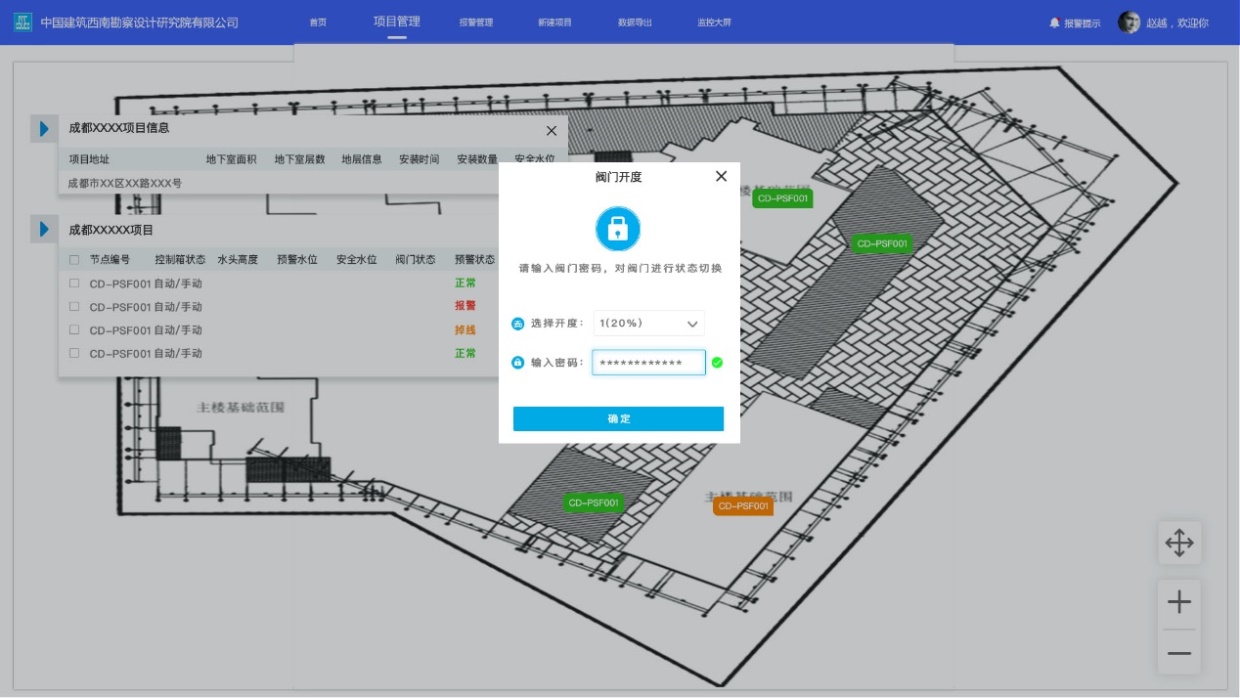

(2)测点详细信息:阀门状态包括 :全开、开度对应值、全关;报警状态:正常、报警、掉线。 单击测点详情信息列表前的复选框可对测点进行多次选取,选取完毕后,点击阀门控制开关可对已选择的测点进行批量打开或关闭(阀门控制状态的改变需要输入密码),远程开度控制。开度分为五档,每档表示20%,如:1(20%)、2(40%)、3(60%)、4(80%)、5(100%)。 页面展示包括该项目的图纸图片(图片布满整个窗口),上面标记点位信息,包括点位的编号,以不同颜色区分测点状态:正常、报警、掉线。 支持图片放大、放小和拖动,鼠标放上出现弹窗并显示点位信息,点击弹窗下方的详情按钮可进入该测点的详情界面如图所示。 在项目管理模块如图所示:支持对项目图片的导入,支持测点定位信息可根据EXCEL数据表(包括点位信息、点位坐标信息等)导入。

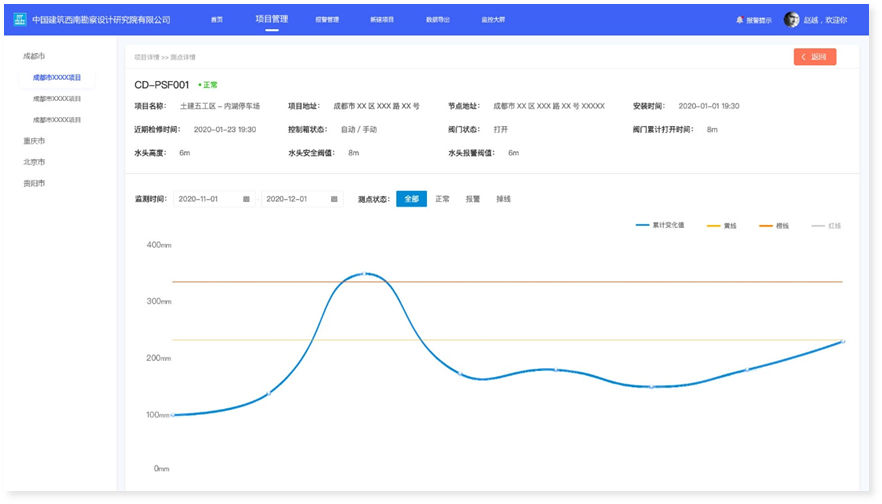

测点详情界面:

左侧通过树状结构一级目录展示了所有的项目城市,二级目录展示了该城市下的所有的项目。

右侧从上到下依次展示了面包屑导航栏,测点信息栏和测点折线统计图。点击返回按钮返回项目详情界面。 统计图可进行时间筛选和测点状态筛选,通过点击右侧的统计线条(累计变化值、黄线、橙线、红线可对线条的可视化进行打开和关闭)。

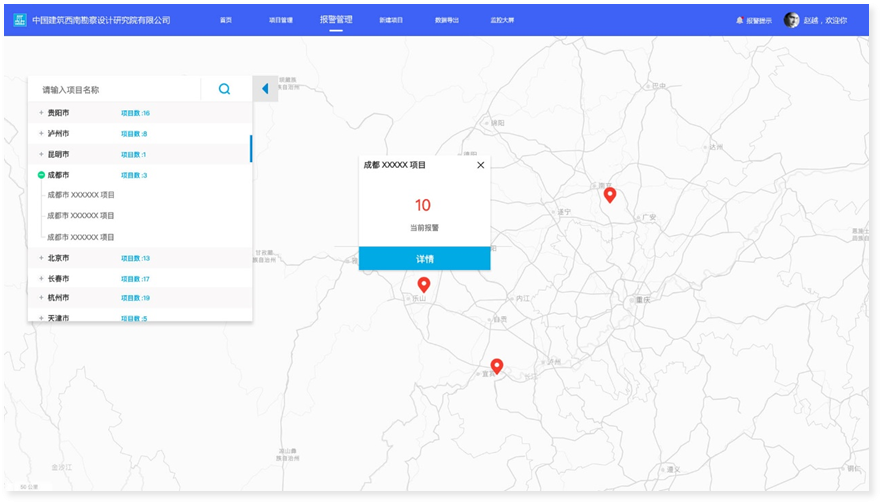

点击顶部导航的报警管理后进入报警管理主界面如图所示,在地图上显示所有报警点(标签页上显示项目名称、报警总数),点击详情按钮或双击具体项目后,系统跳转到该项目报警的列表页面如图所示。

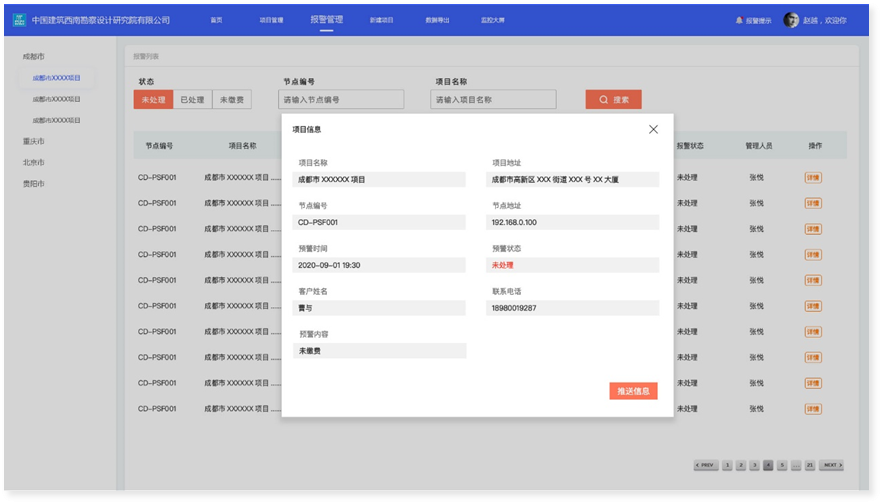

报警管理详情页:

左侧通过树状结构一级目录展示了所有存在报警的项目城市,二级目录展示了该城市下的所有存在报警的项目。

右侧以列表的形式展示该项目的所有存在预警的测点信息,系统默认展示未处理的预警信息,用户可在顶部筛选栏进行测点的筛选。点击右侧详情按钮可查看该预警测点的详细信息,点击信息推送可将该信息推送给该测点的客户。

报警信息提示界面:

除登录界面,其余界面均有报警提示的图标和文字。

当出现新的报警信息时,右上角报警小图标闪动,小图标上出现小红点标识,点击小图标跳转到报警管理详情界面。

项目新建界面:

通过点击顶部导航新建项目按钮进入该界面,左侧以树状结构一级目录展示所有的城市项目,二级菜单展示该城市的所有项目。右侧以列表形式展示城市的所有项目,可对项目信息进行增加、删除、修改、查询。对于项目可进行单个新建和批量导入。

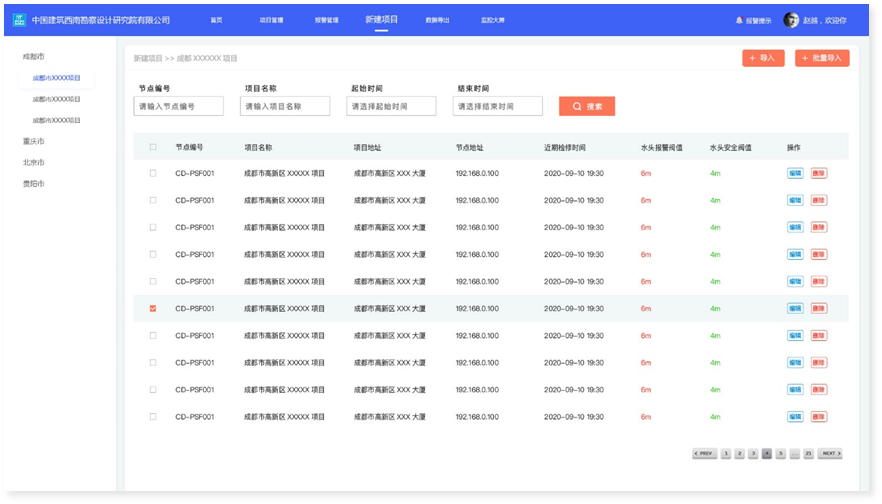

项目节点管理界面:

通过点击顶部导航新建项目按钮进入该界面,左侧以树状结构一级目录展示所有的城市项目,二级菜单展示该城市的所有项目。右侧以列表形式展示二级菜单某个项目的所有节点,可对节点信息进行增加、删除、修改、查询。对于节点信息可进行单个新建和批量导入。

数据导出页面:

顶部筛选条件可选择:项目名称、测点编号、起止时间;

导出数据报表包括:节点编号、项目名称、测试时间、水头高度、安全水位、阀门打开时间。

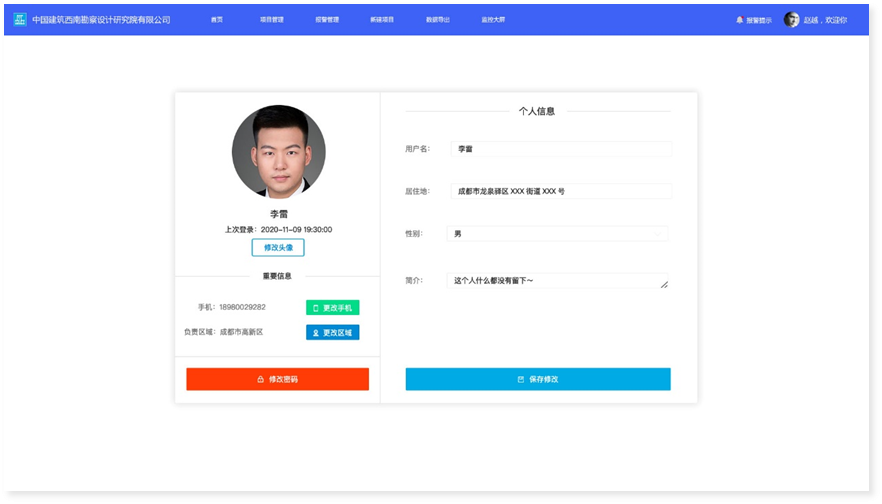

用户管理界面:

点击按钮可以对头像、手机号、负责区域等个人信息进行编辑。

点击橘色修改密码按钮进入密码修改界面如图所示。

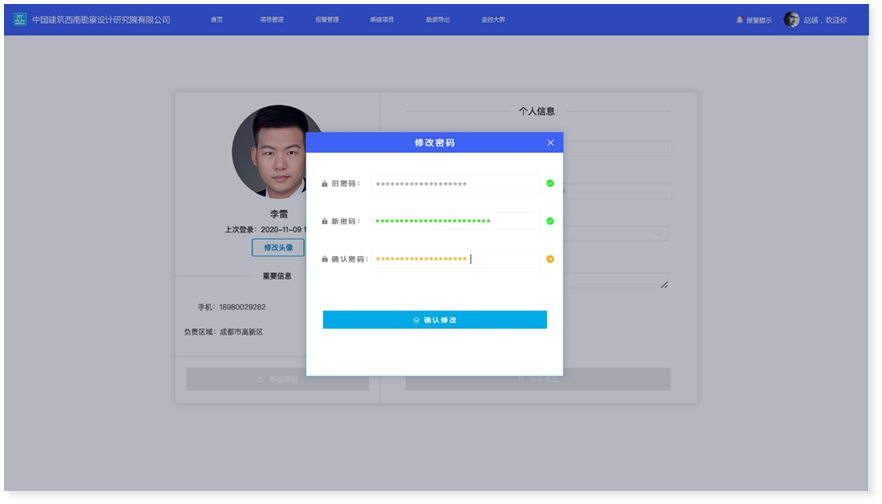

密码修改界面:

通过输入旧密码,新密码,确认密码来对密码进行修改。
